EI60 được hiểu như thế nào trong thực tế?

Khi nói một hệ thống màn ngăn cháy đạt EI60, điều quan trọng không chỉ là màn có “chịu được lửa trong 60 phút” hay không.

EI60 thể hiện hai yêu cầu được đánh giá đồng thời:

E – Tính toàn vẹn: hệ thống phải tiếp tục tạo được ranh giới ngăn cách, hạn chế ngọn lửa và khí nóng xuyên qua.

I – Khả năng cách nhiệt: nhiệt truyền sang phía không tiếp xúc trực tiếp với lửa phải được kiểm soát trong giới hạn quy định.

Vì vậy, có thể xảy ra trường hợp một hệ màn vẫn chưa bị cháy thủng nhưng nhiệt độ phía bên kia đã tăng quá cao. Khi đó, hệ thống có thể vẫn đáp ứng tính toàn vẹn E nhưng không còn đáp ứng tiêu chí cách nhiệt I.

Đây chính là điểm khác biệt quan trọng giữa E60 và EI60.

Với người sử dụng, có thể hiểu đơn giản:

EI60 không chỉ nhằm giữ ngọn lửa ở một phía mà còn giúp hạn chế nhiệt truyền sang khu vực còn lại trong thời gian phân loại 60 phút.

Điều này đặc biệt có ý nghĩa tại các khu vực như hành lang, khu vực giao thông, nhà máy, kho hàng hoặc những nơi cần hạn chế nguy cơ cháy lan sang không gian lân cận.

Vì sao màn EI60 phải có cấu tạo nhiều lớp?

Nếu chỉ cần một lớp màn chịu được nhiệt độ cao, bài toán sẽ đơn giản hơn rất nhiều. Nhưng để đồng thời đáp ứng cả tính toàn vẹn và khả năng cách nhiệt, thân màn cần được cấu tạo theo nhiều lớp có chức năng khác nhau.

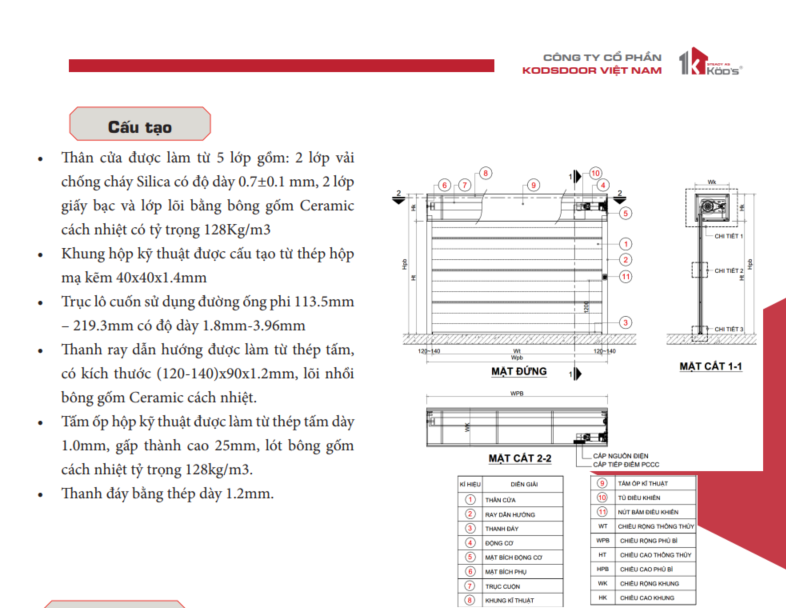

Trong cấu hình của KODSDOOR, thân màn sử dụng tổ hợp vật liệu chịu nhiệt kết hợp vật liệu cách nhiệt.

Có thể hình dung cấu tạo này theo ba nhóm chức năng chính.

Lớp chịu nhiệt phía ngoài là phần tiếp xúc trực tiếp với môi trường nhiệt độ cao và giúp bảo vệ cấu trúc phía trong.

Lớp cách nhiệt ở giữa có nhiệm vụ làm chậm quá trình truyền nhiệt từ phía cháy sang phía còn lại.

Các lớp bảo vệ và liên kết giúp thân màn duy trì kết cấu trong quá trình đóng mở và khi chịu tác động nhiệt.

Điều này giải thích vì sao màn EI thường dày và có kết cấu phức tạp hơn nhiều so với rèm hoặc màn che thông thường.

Tuy nhiên, trên công trình, thân màn chỉ là một phần của hệ thống. Khả năng làm việc thực tế còn phụ thuộc vào ray dẫn hướng, thanh gia cường, thanh đáy, trục cuốn, hộp kỹ thuật, truyền động, điều khiển và cách liên kết toàn bộ cụm màn với kết cấu xây dựng.

EI60 có nghĩa là sản phẩm sẽ hỏng sau đúng 60 phút không?

Câu trả lời là: - Không.

Đây là một hiểu lầm khá phổ biến.

Con số 60 thể hiện cấp thời gian chịu lửa được phân loại trong điều kiện thử nghiệm tiêu chuẩn.

Nó không có nghĩa sản phẩm được lập trình để hỏng ngay sau phút thứ 60.

Trong thực tế thử nghiệm, một hệ thống có thể duy trì một hoặc nhiều tiêu chí lâu hơn thời gian phân loại. Tuy nhiên, cấp sản phẩm vẫn được xác định theo điều kiện và kết quả đánh giá tương ứng.

Vì vậy, khi nói màn cuốn ngăn cháy EI60, nên hiểu đây là một cấp tính năng kỹ thuật chứ không phải một “đồng hồ đếm ngược 60 phút”.

Vì sao kích thước cửa lại ảnh hưởng đến giải pháp?

Đối với màn cuốn ngăn cháy, kích thước không đơn giản là thông số hình học.

Một bộ màn rộng 3 m và một bộ màn rộng 15 m là hai bài toán kỹ thuật rất khác nhau.

Khi chiều rộng hoặc chiều cao tăng, trọng lượng thân màn tăng theo. Trục cuốn phải chịu tải lớn hơn. Độ võng của hệ thống có thể tăng. Hai ray dẫn hướng phải kiểm soát một thân màn lớn hơn. Số lượng và khoảng cách thanh gia cường có thể thay đổi. Hệ truyền động cũng cần được lựa chọn phù hợp hơn với tải thực tế.

Vì vậy, không nên hiểu rằng chỉ cần sử dụng cùng loại vật liệu là có thể tăng kích thước màn tùy ý.

Đặc biệt tại các nhà máy hoặc kho logistics, nơi ô mở thường rất lớn, việc khảo sát và xác định cấu hình kỹ thuật trước khi sản xuất là bước không thể bỏ qua.

Điểm đáng chú ý: EI60 cho ô mở đến 15 m

Với các công trình công nghiệp, kích thước thường là bài toán lớn nhất.

Một cửa rộng 3 m và một cửa rộng 15 m không chỉ khác nhau về chiều rộng.

Khi kích thước tăng, hàng loạt yếu tố thay đổi theo: trọng lượng thân màn, tải lên trục, độ võng, độ ổn định của ray, số lượng thanh gia cường và yêu cầu đối với cơ cấu truyền động.

Vì vậy, khả năng đáp ứng ô mở lớn là một tiêu chí rất đáng quan tâm khi lựa chọn hệ màn.

Hiện nay KODSDOOR đã có báo cáo đánh giá mở rộng theo BS EN 15269-11:2018 cho hệ màn cuốn ngăn cháy EI60.

Phạm vi đánh giá mở rộng thể hiện các cấu hình từ W4.000 × H4.000 mm đến W15.000 × H6.000 mm đều được đánh giá đạt giới hạn chịu lửa EI60 trong phạm vi của báo cáo.

Điều này có nghĩa hệ thống có cơ sở kỹ thuật để ứng dụng cho những ô mở rất lớn, đặc biệt tại nhà máy, kho logistics hoặc khu vực sản xuất mà giải pháp ngăn cố định gây nhiều bất tiện.

Với chiều rộng tới 15 m và chiều cao tới 6 m, màn có thể xử lý những vị trí mà cửa truyền thống bắt đầu gặp nhiều giới hạn về trọng lượng, không gian và vận hành.

Tuy nhiên, kích thước thực tế của từng bộ màn vẫn phải được xác định trên điều kiện công trình cụ thể.

Một ô mở 15 m trong nhà máy thép sẽ có yêu cầu triển khai khác với một ô mở 15 m trong trung tâm thương mại.

Ứng dụng thực tế của màn cuốn ngăn cháy EI60

Tại nhà máy và nhà xưởng, màn phù hợp với các ô mở cần xe nâng, dây chuyền hoặc hàng hóa thường xuyên đi qua. Việc thu màn lên phía trên giúp duy trì hoạt động bình thường, trong khi hệ thống có thể hạ xuống khi cần theo phương án PCCC.

Tại kho logistics, ngoài kích thước cửa cần đặc biệt lưu ý việc quản lý vùng hạ màn. Hàng hóa hoặc pallet không nên được tập kết tại khu vực này.

Tại tầng hầm, yếu tố khó nhất thường là mật độ hệ thống kỹ thuật. Màn cần được phối hợp kỹ với máng cáp, ống gió, sprinkler, dầm và cao độ thông thủy.

Tại trung tâm thương mại, ngoài yêu cầu kỹ thuật còn phải xem xét yếu tố kiến trúc. Hộp kỹ thuật có thể được phối hợp với trần hoàn thiện nhưng vẫn phải đảm bảo khả năng tiếp cận để kiểm tra và bảo trì.

Các hành lang hoặc ô mở lớn cũng có thể là vị trí phù hợp, tùy theo hồ sơ thiết kế và yêu cầu PCCC của từng công trình.

Những lưu ý quan trọng khi lựa chọn màn cuốn ngăn cháy EI60

Trước khi lựa chọn sản phẩm, chủ đầu tư, tư vấn hoặc nhà thầu nên kiểm tra một số nội dung chính.

1. Hồ sơ yêu cầu E60 hay EI60?

Hai cấp này không giống nhau.

Nếu yêu cầu là EI60 thì sản phẩm phải đáp ứng cả tính toàn vẹn và cách nhiệt.

2. Kích thước cửa có nằm trong phạm vi kỹ thuật không?

Đặc biệt với những ô mở lớn, không nên mặc định chỉ cần cùng loại vật liệu là có thể tăng kích thước tùy ý.

3. Kết cấu hai bên và phía trên có phù hợp không?

Cần kiểm tra vị trí liên kết ray và hộp kỹ thuật.

4. Có đủ khoảng không cho hộp kỹ thuật không?

Một ô cửa có thể đủ chiều rộng nhưng vẫn không thể lắp nếu khu vực phía trên đã bị MEP chiếm hết.

Kết luận

Màn cuốn ngăn cháy EI60 không chỉ là một tấm vải chịu nhiệt được gắn với động cơ và trục cuốn. Đây là một hệ thống hoàn chỉnh gồm thân màn nhiều lớp, vật liệu cách nhiệt, thanh gia cường, ray dẫn hướng, thanh đáy, trục cuốn, hộp kỹ thuật, truyền động, điều khiển và kết cấu liên kết với công trình.

Đối với những công trình có ô mở lớn, yếu tố kích thước đặc biệt quan trọng. Hệ màn cuốn ngăn cháy EI60 KODSDOOR hiện có phạm vi đánh giá mở rộng tới W15.000 × H6.000 mm, phù hợp để nghiên cứu ứng dụng tại nhà máy, kho logistics và nhiều công trình công nghiệp.

Tuy nhiên, để một hệ màn hoạt động đúng yêu cầu, cần kiểm soát đồng thời từ lựa chọn cấp chịu lửa, khảo sát kích thước, chuẩn bị kết cấu, phối hợp MEP đến lắp đặt, đấu nối, chạy thử và bảo trì.

Một giải pháp màn ngăn cháy hiệu quả vì vậy không bắt đầu ở thời điểm đưa sản phẩm tới công trường, mà bắt đầu từ khảo sát và phối hợp kỹ thuật ngay từ giai đoạn thiết kế.
