Trong các công trình nhà xưởng, trung tâm thương mại, tòa nhà văn phòng hay những khu vực có không gian mở lớn, việc phân chia khoang cháy đôi khi gặp nhiều hạn chế do kiến trúc không phù hợp để bố trí tường ngăn hoặc các hệ cửa ngăn cháy thông thường.
Màn xếp ngăn cháy EI90 là một trong những giải pháp có thể được xem xét cho những khu vực này. Hệ màn sử dụng vật liệu chịu nhiệt kết hợp cơ cấu vận hành tự động, có thể thu gọn trong điều kiện sử dụng bình thường và hạ xuống khi nhận tín hiệu từ hệ thống báo cháy, báo khói.
Đặc biệt, so với màn cuốn dạng thẳng, màn xếp phù hợp với những khu vực có không gian mở, kích thước lớn hoặc mặt bằng phức tạp cần tạo vùng ngăn cách khi xảy ra cháy.
Màn xếp ngăn cháy EI90 là gì?
Màn xếp ngăn cháy là hệ thống màn được thiết kế theo dạng xếp, sử dụng vật liệu chống cháy kết hợp với trục cuốn, ray dẫn hướng, thanh đáy, khung hộp kỹ thuật và hệ thống điều khiển.
Trong điều kiện hoạt động bình thường, màn được thu gọn phía trên, giúp duy trì không gian sử dụng và hạn chế ảnh hưởng đến giao thông, tầm nhìn cũng như kiến trúc của công trình.
Khi hệ thống nhận tín hiệu báo cháy hoặc báo khói, màn được điều khiển hạ xuống vị trí thiết kế, tạo thành vùng ngăn cách nhằm hỗ trợ hạn chế sự lan truyền của lửa, khói và nhiệt giữa các khu vực.
Ký hiệu EI90 thể hiện giới hạn chịu lửa của cấu kiện theo các tiêu chí E và I trong thời gian quy định.
E – Integrity (Tính toàn vẹn): thể hiện khả năng duy trì tính toàn vẹn của bộ phận ngăn cháy, hạn chế ngọn lửa và khí nóng xuyên qua kết cấu trong khoảng thời gian thử nghiệm.
I – Insulation (Khả năng cách nhiệt): thể hiện khả năng hạn chế sự gia tăng nhiệt độ ở bề mặt phía không tiếp xúc trực tiếp với lửa trong khoảng thời gian quy định.
90: tương ứng với thời gian giới hạn chịu lửa 90 phút theo điều kiện thử nghiệm và hồ sơ kỹ thuật của sản phẩm.
Do đó, màn xếp ngăn cháy EI90 không nên được hiểu đơn giản là một loại màn “chịu nhiệt trong 90 phút”. Sản phẩm cần đáp ứng đồng thời yêu cầu về tính toàn vẹn (E) và khả năng cách nhiệt (I) trong khoảng thời gian quy định.
Màn xếp ngăn cháy EI90 Kodsdoor được cấu thành từ nhiều bộ phận phối hợp với nhau để hình thành một hệ thống hoàn chỉnh.
Màn xếp gồm 02 thân màn có cấu tạo giống nhau, lắp song song trong đó mỗi thân màn gồm 6 lớp:
Mỗi thân màn được cấu tạo từ nhiều lớp vật liệu, bao gồm:
Các lớp vật liệu được bố trí kết hợp nhằm tạo thành hệ màn có khả năng ngăn cháy và hỗ trợ hạn chế truyền nhiệt qua kết cấu.
Việc lựa chọn và bố trí vật liệu là một trong những yếu tố quan trọng quyết định khả năng làm việc của toàn bộ hệ thống màn khi xảy ra cháy.
Màn xếp được cố định bằng các thanh nẹp ở mỗi bên. Trục cuốn bằng ống thép tròn. Ray dẫn hướng của màn xếp ngăn cháy được cấu tạo từ thép mạ kích thước 140x490x1.2mm bên trong được nhồi một lớp cách nhiệt bông sợi gốm. Hộp kỹ thuật có cấu tạo từ hệ khung thép hộp kích thước 40x40x1.4mm bao ngoài là lớp tôn.
Trong điều kiện sử dụng bình thường, màn được thu gọn lên phía trên để không ảnh hưởng đến giao thông và công năng sử dụng của khu vực.
Khi xảy ra sự cố cháy, hệ thống có thể nhận tín hiệu từ hệ thống báo cháy hoặc báo khói để kích hoạt quá trình hạ màn.
Tín hiệu báo cháy, báo khói có thể sử dụng:
Sau khi nhận tín hiệu kích hoạt, hệ màn tự động hạ xuống vị trí được thiết kế, tạo vùng phân cách giữa các khu vực theo phương án PCCC của công trình.
Để hệ thống hoạt động đồng bộ, việc đấu nối tín hiệu và thiết lập logic điều khiển cần được phối hợp giữa đơn vị cung cấp màn ngăn cháy với đơn vị thi công hệ thống báo cháy của dự án.
Không phải mọi vị trí trong công trình đều cần sử dụng màn xếp. Với các khoảng mở thẳng và điều kiện kết cấu thuận lợi, màn cuốn ngăn cháy vẫn là một phương án phù hợp.
Lợi thế của màn xếp thể hiện rõ hơn tại những không gian có kích thước lớn, kiến trúc mở hoặc mặt bằng khó bố trí hệ màn cuốn dạng thẳng.

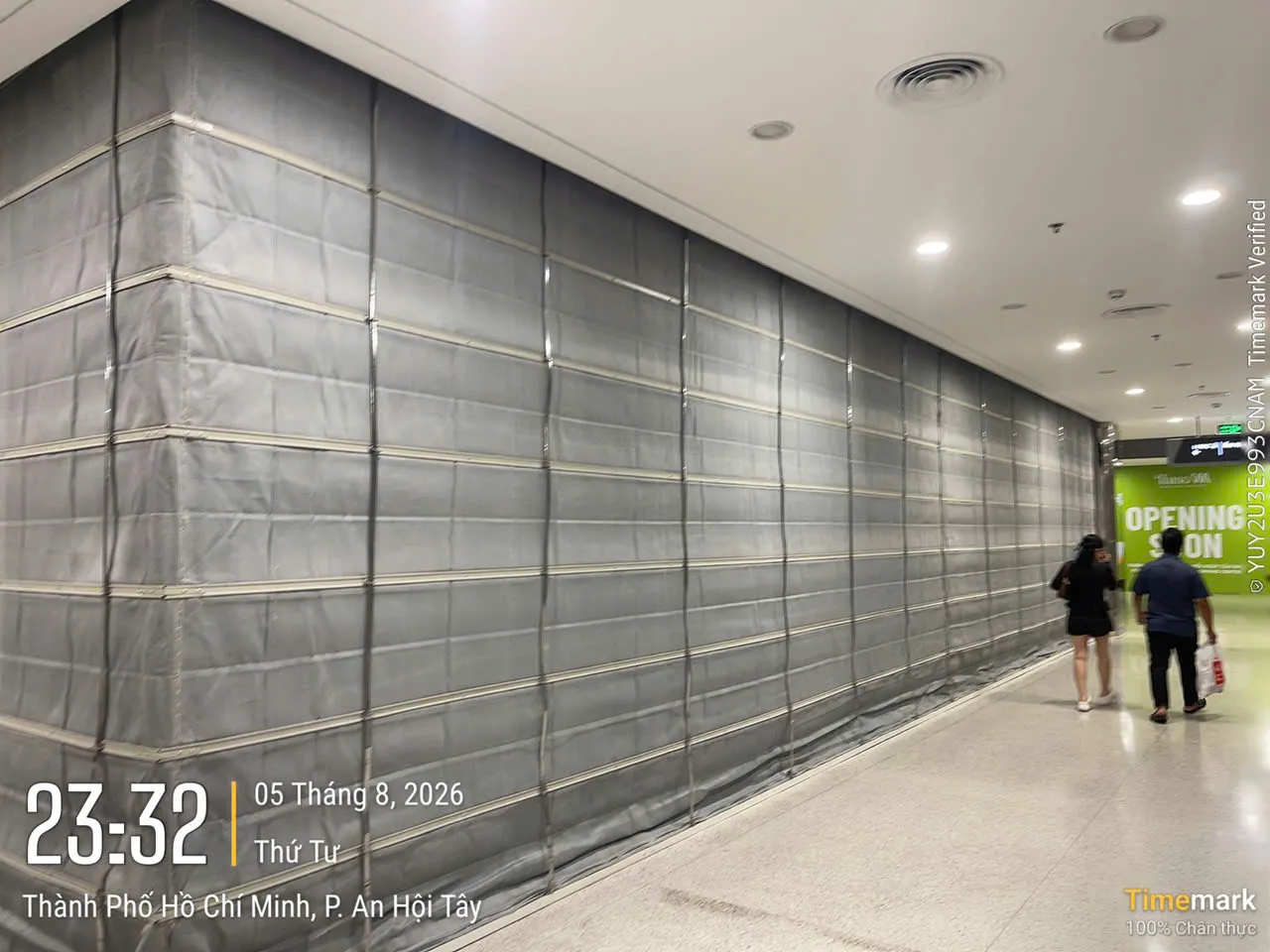

Các khu vực sảnh lớn thường được thiết kế theo hướng thông thoáng, hạn chế cột hoặc vách cố định.
Trong một số trường hợp, việc sử dụng tường ngăn hoặc hệ cửa cố định có thể ảnh hưởng đến công năng, tầm nhìn và kiến trúc chung.
Màn xếp có thể được thu gọn trong điều kiện sử dụng bình thường và chỉ hạ xuống khi nhận tín hiệu theo thiết kế hệ thống, qua đó giúp dung hòa giữa yêu cầu sử dụng không gian và yêu cầu về giải pháp ngăn cháy.
Khoảng thông tầng tạo sự kết nối giữa nhiều tầng và thường có diện tích tương đối lớn. Đây cũng là khu vực có điều kiện mặt bằng phức tạp hơn so với một ô cửa hoặc hành lang thông thường.
Tùy theo phương án thiết kế PCCC, màn xếp có thể được nghiên cứu bố trí để tạo vùng phân cách mà không cần hình thành vách cố định trong điều kiện sử dụng hàng ngày.

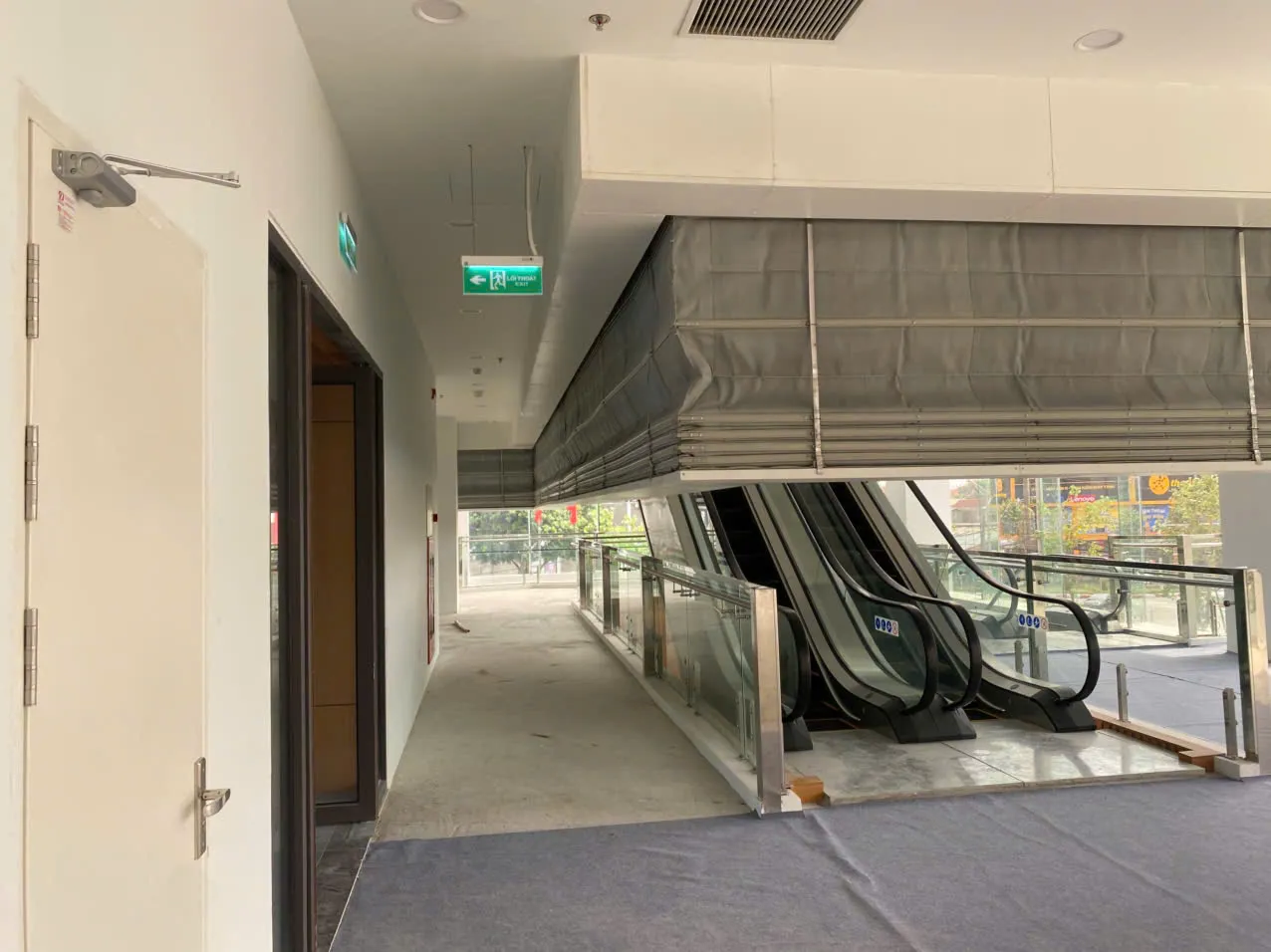

Khoảng mở quanh cầu thang hoặc thang cuốn có thể không thuận lợi để bố trí một màn cuốn chạy theo đường thẳng.
Đối với những khu vực cần bao quanh một phần không gian hoặc bố trí màn theo nhiều cạnh, giải pháp dạng xếp có thể tạo thêm phương án xử lý cho đơn vị thiết kế.

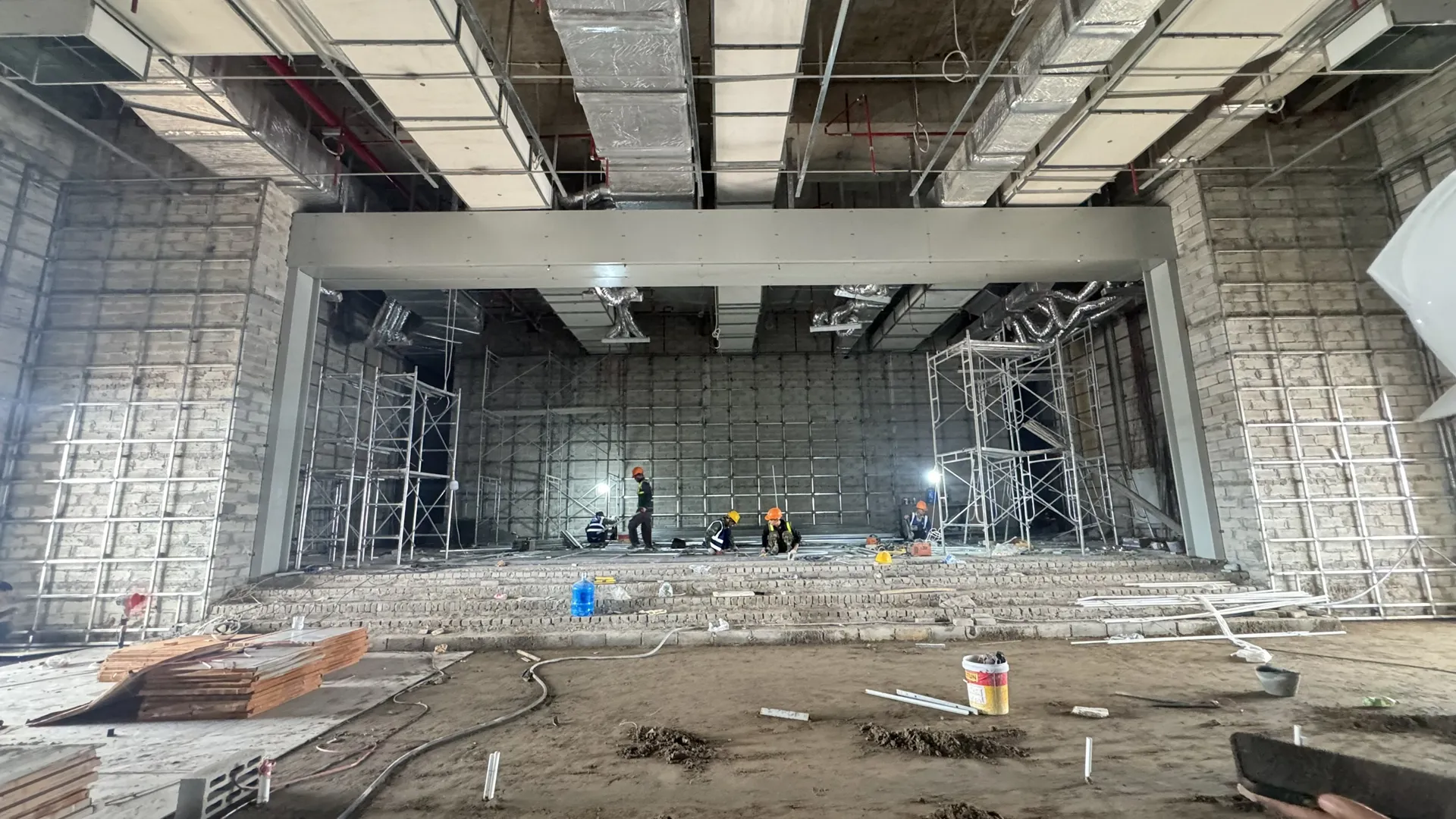

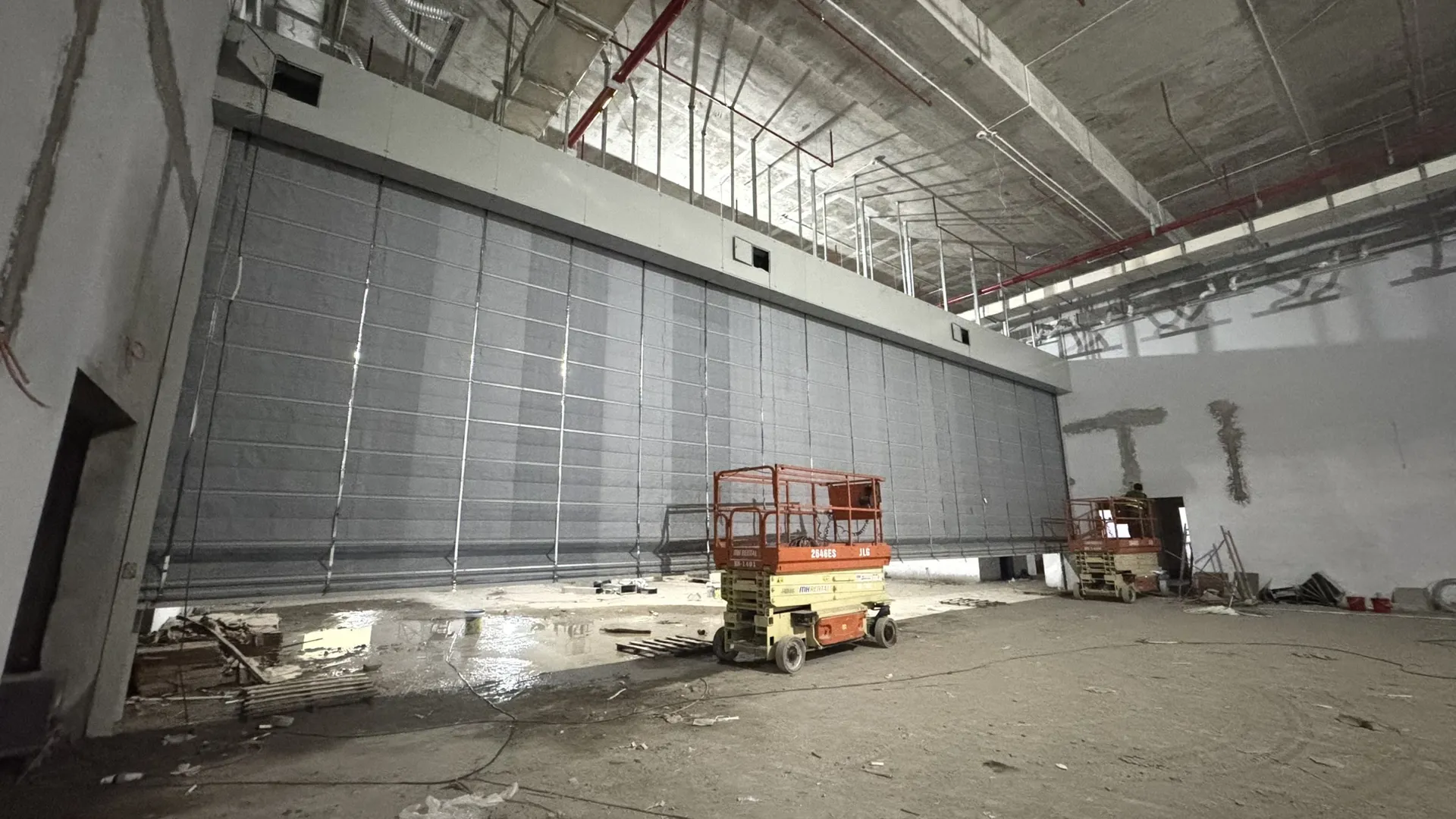

Nhà máy, nhà xưởng và kho thường có diện tích lớn, nhiều khu vực sản xuất, lưu trữ hoặc giao thông nội bộ.
Tại những vị trí cần tạo vùng ngăn cách nhưng không thuận lợi để xây dựng vách cố định, màn xếp ngăn cháy có thể được xem xét tùy theo yêu cầu của thiết kế PCCC.
Đối với nhà xưởng, cần đặc biệt kiểm tra chiều cao lắp đặt, kết cấu phía trên, hệ thống MEP và khu vực hoạt động của máy móc, phương tiện vận chuyển.
Đây là một trong những trường hợp thể hiện rõ lợi thế của màn xếp.
Màn cuốn thông thường chủ yếu được bố trí theo một mặt phẳng thẳng. Trong khi đó, hệ màn xếp có thể được nghiên cứu cho những mặt bằng có nhiều cạnh hoặc cần tạo một vùng ngăn cách theo hình dạng cụ thể.
Tuy nhiên, hình dạng và kích thước thực tế của hệ màn phải được tính toán trên cơ sở bản vẽ, yêu cầu kỹ thuật và hồ sơ PCCC của từng dự án.
Có thể xem xét sử dụng màn xếp khi công trình xuất hiện một hoặc nhiều điều kiện sau:
Tuy nhiên, việc lựa chọn màn xếp hay màn cuốn không nên chỉ dựa vào hình dạng kiến trúc.
Giải pháp cuối cùng cần được xác định dựa trên thiết kế PCCC, yêu cầu giới hạn chịu lửa, kích thước thực tế, điều kiện kết cấu và hồ sơ được phê duyệt của công trình.
Màn xếp ngăn cháy EI90 Kodsdoor
Kodsdoor cung cấp các giải pháp màn xếp, màn cuốn và cửa cuốn ngăn cháy phục vụ nhiều loại hình công trình như nhà máy, kho, trung tâm thương mại, tòa nhà văn phòng và các công trình có yêu cầu phân chia khu vực ngăn cháy.
Đối với màn xếp ngăn cháy EI90, phương án sản xuất và lắp đặt cần được xác định dựa trên điều kiện thực tế của từng dự án, bao gồm:
Thay vì chỉ lựa chọn sản phẩm dựa trên tên gọi hoặc kích thước sơ bộ, chủ đầu tư và nhà thầu nên cung cấp bản vẽ mặt bằng, mặt cắt và yêu cầu kỹ thuật để kiểm tra phương án ngay từ giai đoạn đầu.
Việc khảo sát và phối hợp kỹ thuật sớm giúp hạn chế xung đột trong quá trình thi công, đồng thời đảm bảo hệ màn được bố trí phù hợp với điều kiện thực tế của công trình.
Câu hỏi thường gặp về màn xếp ngăn cháy EI90
EI90 tương ứng với thời gian 90 phút đối với các tiêu chí E – tính toàn vẹn và I – khả năng cách nhiệt theo điều kiện thử nghiệm và hồ sơ kỹ thuật áp dụng cho sản phẩm.
Không.
E90 thể hiện yêu cầu về tính toàn vẹn E trong khoảng thời gian 90 phút.
Trong khi đó, EI90 bao gồm đồng thời yêu cầu về tính toàn vẹn E và khả năng cách nhiệt I trong khoảng thời gian quy định.
Vì vậy, không nên sử dụng E90 và EI90 thay thế cho nhau.
Có thể xem xét sử dụng tại các sảnh lớn, đặc biệt đối với khu vực có mặt bằng rộng hoặc khó bố trí hệ màn cuốn dạng thẳng.
Phương án cụ thể cần được xác định dựa trên bản vẽ và yêu cầu thiết kế PCCC của công trình.
Không có giải pháp nào tốt hơn trong tất cả các trường hợp.
Màn cuốn phù hợp với nhiều khoảng mở dạng thẳng và thường thuận lợi hơn trong thiết kế, thi công.
Màn xếp có lợi thế tại những khu vực có mặt bằng nhiều cạnh, sảnh lớn, khoảng thông tầng hoặc các vị trí có hình dạng phức tạp.
Việc lựa chọn cần căn cứ vào điều kiện thực tế của từng công trình.
Có thể xem xét nếu vị trí lắp đặt và yêu cầu PCCC của dự án phù hợp.
Đối với nhà xưởng, cần kiểm tra kỹ kích thước vùng màn, chiều cao, kết cấu phía trên, đường hạ màn và vị trí của máy móc, kệ hàng cũng như các hệ thống kỹ thuật liên quan.
Màn xếp ngăn cháy EI90 là một giải pháp phù hợp để xem xét tại những khu vực cần phân chia vùng ngăn cháy nhưng gặp hạn chế khi bố trí hệ cửa hoặc màn cuốn theo đường thẳng.
Lợi thế của màn xếp không nằm ở việc thay thế hoàn toàn màn cuốn ngăn cháy mà ở khả năng xử lý sảnh lớn, khoảng thông tầng, không gian mở và những mặt bằng có hình dạng phức tạp.
Để lựa chọn đúng giải pháp, cần xác định rõ yêu cầu giới hạn chịu lửa, kích thước, hình dạng mặt bằng, kết cấu công trình, không gian kỹ thuật và yêu cầu trong hồ sơ thiết kế PCCC.
Đối với những vị trí chưa xác định nên sử dụng màn xếp hay màn cuốn ngăn cháy, chủ đầu tư và nhà thầu có thể cung cấp bản vẽ mặt bằng, mặt cắt và yêu cầu kỹ thuật để Kodsdoor kiểm tra, tư vấn phương án phù hợp với điều kiện thực tế của công trình.
